一、系統概述
?。ㄒ唬└攀?br style="outline: none;" />
近年來，隨著電子技術的不斷發展，信息技術的浪潮正在沖擊和改變著人們傳統的思維方式、工作方式及當今社會的各個領域。
為大力推進本項工程的現代化、智能化、科學化，用高科技手段進一步加強和保證本項工程的各項工作，我們根據招標文件的要求，本著高水準、高質量，提高產品的性能價格比；在設計上充分體現建設者的意圖，并考慮到今后使用者的維護、使用、保養的方便性，結合××政府大樓監控現場勘察結果，以公司多年來系統工程經驗，設計了安全防范系統的總體方案。
?。ǘ┙ㄔO宗旨
某政府大樓安防視頻監控工程包括在路口、樓道、大門、重要場所等處安裝監控攝像機，組成數字化網絡監控系統，把不同來源、不同格式、不同控制方式的模擬視頻或數字視頻集成在一個統一的平臺上，采用分布式集中管理的控制模式進行管理和控制，實現全部視頻監控系統的網絡化、數字化、并逐步發展智能化，形成統一協調的動態視頻指揮系統。
（三）基本思路
采用計算機多媒體技術、音視頻技術、現代通信技術、自動控制技術等，形成多功能、綜合性的智能化監控系統。
在設計上要首先保證××政府大樓監控安全防范系統的先進性，在具體實施時又要本著經濟、實用、合理、可靠的原則來配置系統的硬件和軟件，同時系統所配置的硬件和軟件必須是模塊化的、開放式的結構，以便今后擴展。
二、系統說明
?。ㄒ唬┰O計依據
GA/T75-94《安全防范工程程序與要求》
GA/T74-94《安全防范系統通用圖形符號》
GB50198-94《民用閉路監控電視系統工程技術規范》
JGJ/T16-92《民用建筑電氣設計規范》
《建筑弱電工程設計手冊》
?。ǘ┰O計原則
在設計整個系統時，我們本著技術先進、系統實用、結構合理、產品主流、低成本、低維護量作為出發點。
1、技術的先進性：整個系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的視頻數字化，壓縮、解壓、碼流、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
2、架構合理：采用先進成熟的技術來架構各個子系統組成穩定可靠大系統，使其能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性。穩定性和安全性是我們最關心的問題，只有穩定可靠的系統才能確保各設備的正常運行；只有良好的數據共享，實時的故障修復，實時備份等才能形成完整的管理體系。
3、產品主流：在設備選型時，主要依據我市的實際情況結合目前我國市場上的占有率高的各類產品中選擇具有最優性能價格比和擴充能力的產品。
4、低成本、低維護量：所設計的系統和采用的產品應該是簡單、實用、易操作、易維護。系統的易操作和易維護是保證非計算機專業人員使用好本系統的條件。
5、集中管理：前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
三、系統設計
閉路電視監控系統的主要功能是對現場實況進行監視。它使管理人員在控制室中能觀察到所有重要地點的情況，將監測區的情況以圖像方式實時傳送到管理中心，值班人員通過主控顯示器可以隨時了解這些重要場所的情況。

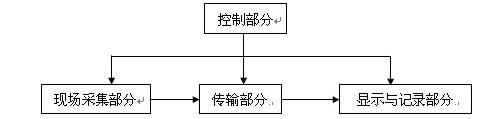

閉路電視監控系統依結構可分為：攝像、傳輸、控制和顯示記錄四部分。各部分之間關系如下圖所示。
攝像部分：是安裝在現場的，它包括攝像機、鏡頭、防護罩、支架和電動云臺。它的任務是對被攝體進行攝像，并把獲得的光信號轉換成電信號。
傳輸部分：把現場攝像機發出的電信號傳送到控制室，它一般包括線纜、線路驅動設備等。
顯示與記錄部分：把現場傳來的電信號轉換成圖像在監視設備上顯示，并且可以把圖像用硬盤錄像機保存下來；所以，它主要包括監視器、硬盤錄像機等設備。
控制部分：負責所有設備的控制與圖像信號的處理。在輸入與輸出之間加上視頻
切換設備（視頻矩陣）：負責視頻信號的切換。
設備組成：前端設備主要有：快球、攝像機、鏡頭、防護罩、解碼器等；傳輸設備有：視頻傳輸電纜、控制傳輸線、接線箱等；顯示記錄設備有：主控顯示器、打印機等；控制設備主要有：硬盤錄像機、控制軟件包等。
?。ㄒ唬c位分布
某政府大樓安防視頻監控工程包括在路口、樓道、大門、重要場所等處安裝監控攝像機。其中重點監控部位，需要進行動態監控。對于一般監控點，使用高清晰度彩色槍式攝像機。
根據區域環境，本方案設計的監控點位共19個，分布在主要部門、出口等，監控中心位于八樓監控中心，為了保證視頻傳輸質量，將前端各點采集的視頻信號通過光端機傳送到監控中心，使用MPEG4硬盤錄像及矩陣進行記錄和控制。
?。ǘ┻B接說明
對于接入主干光纜的監控點，需要考慮復用的視頻通道數，以及是否需要控制數據的傳輸來配置相應的光端機。
（三）前端監控點配置
對于室外動態監控點，選用高速球，含128個預置場景、內置報警輸入輸出、超精度采樣定位精準、可控制、靜音運行、485方式連接，并且內置一體化高清晰彩色攝像機支持鏡頭預置位和攝像機菜單控制兩重功能。室外云臺球可采用壁掛方式，實現對監控區域移動監控，為到達大范圍監控的目的，也可將球機吊裝到立桿上。靜點攝像機采用CNB-B2310P紅外防雨攝像機，圖像輸出質量較高，具有550線的水平分辨率和大于48dB的高信噪比。直流12V供電，有良好的電源保護功能，大大方便了您的選擇和使用。
（四）監控中心配置
主控室設在八樓監控中心，為了保證視頻質量，各監控點攝像機圖像光端機傳入控制中心，總共接入的視頻路數為19路，經過視頻分配器1分2后，接入MPEG4硬盤錄像及矩陣系統?？刂浦行膬?nèi)采用1臺19路MPEG4數字硬盤錄像機對監控點實現24小時錄像，對于部分重點監控部位，可以采用報警＋錄像形式。數字硬盤錄像主機是整個安防系統的核心，數字硬盤錄像主機除具有一般硬盤錄像機的常用功能外，還應具有強大的網絡管理功能、方便的遠程維護特性、較高的安全保密等級，以實現分散監控、集中控制、統一管理。同時在控制中心安裝一臺矩陣，在保安分控室設立16孔電視墻，在保安分控室使用分控鍵盤通過一對16路視頻+2路雙向數據光端機來控制和傳輸信號，實現遠程切換圖像上屏幕墻的功能。
|
